產品概述

KS11礦用一般型電力變壓器適用于容量1250kVA 及以下電壓為10kV 及以下的油浸式礦用電力變壓器。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡是系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。

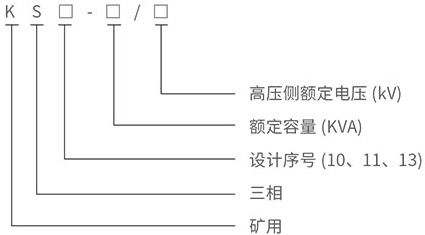

型號含義

遵循標準

● GB/T12173-2008 礦用一般型電氣設備

● JB/T3955-2006 礦用一般型電力變壓器

● GB/T17211-1998 干式電力變壓器負荷導則

● GB3836.1-2010 爆炸性氣體環境用電氣設備 第1 部分：通用要求

● GB3836.2-2010 爆炸性氣體環境用電氣設備 第2 部分：隔爆型“d"

● GB1094.1-2013 電力變壓器等相關標準設計，制造與檢驗。

產品特點

KS11/KS13 系列礦用一般型電力變壓器變壓器，作為礦井的配電設備，該產品具有體積小、易下井，結構合理，損耗低，散熱性能好等特點。

本系列產品采用的晶粒取向高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓+5% 的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換電壓。變壓器低壓側允許“Y”型接成693V 或“D”型接成400V 供電，在電纜接線盒內直接裝次級端頭引出六個瓷套供用戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪。

使用環境和工作條件

● 高度不超過海拔1500m，環境另作說明；

● 環境溫度：

氣溫+40℃；

日平均氣溫+25℃；

年平均氣溫+20℃；

戶外低氣溫-20℃。

● 周圍空氣相對濕對不大于95%（+25℃時）；

● 安裝在礦井下雖有煤塵、瓦斯，但無爆炸危險的場所；

● 電源電壓的波形近似地正弦波；
