產品概述
KSG礦用一般型干式變壓器容量2000KVA 以下規格，適用于煤礦井下中央變電所、井底車場、總進風道和主要進風道，雖有瓦斯但無爆炸危險的金屬與非金屬礦山，比如：鐵礦、銅礦、金礦、鋁礦、鎢礦、錳礦等各種金屬礦和非金屬礦區場所，為礦山和礦井下給各種設備供電，也用于公路鐵路隧道的供電。也適用于隧道比較潮濕的環境中，作為礦用照明或電力拖動的電源變壓器。
產品認證類型
● 安標國家礦用產品安全標志中心頒發：礦用產品安全標志證書，安標標志：KA;
● 國家安全生產上海礦用設備檢測檢驗中心頒發：礦用合格證，礦用標志：KY；
● 上海煤科檢測技術有限公司和國家安全生產上海礦用設備檢測檢驗中心：檢驗報告。
正常使用條件
● 干式變壓器在下列條件下應能正常工作：
● 海拔高度：不超過1500m，環境另作說明；
● 環境溫度：氣溫+40℃，月平均氣溫+25℃，低氣溫-20℃；
● 空氣相對濕度不超過95%（+25℃時）；
● 在無破壞絕緣的氣體或蒸汽環境中；
● 安裝在礦井下中有煤塵、瓦斯，但無爆炸危險性的場所；
● 電源電壓的波形近似于正弦波；
相關標準
● GB/T12173-2008 礦用一般型電氣設備
● GB1094.11-2007 干式電力變壓器
● GB/T10228-2015 干式電力變壓器技術參數和要求
● JB/T3955-2006 礦用一般型電力變壓器
● GB4208-2008 機殼防護等級
● GB/T17211-1998 干式電力變壓器負荷導則
● GB3836.1-2010 爆炸性氣體環境用電氣設備 第1 部分：通用要求
● GB3836.2-2010 爆炸性氣體環境用電氣設備 第2 部分：隔爆型“d”
● GB1094.I-2013 電力變壓器第1 部分總則等相關標準設計，制造與檢驗。

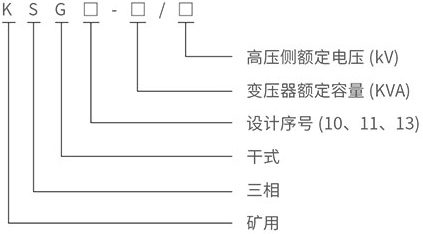

型號含義
環境試驗- 冷凝和濕度
● 冷凝試驗
通過定期或連續地霧化合適的水，使環境濕度維持在95% 以上，水的導電率在3.6 S/m-4 S/m 的范圍內。礦用干式變壓器在無勵磁的狀態下，在該環境內放置6 小時。此后，在5 分鐘內，經受1.1 倍額定電壓下的感應耐壓試驗，歷時15 分鐘，未出現閃絡或擊穿。
● 濕度試驗
礦用干式變壓器置于試驗箱內144 小時，保持箱內溫度50℃ (±3° )，相對濕度90%(±5%)。在這一階段結束時，經受工頻耐壓和感應電壓試驗。未出現閃絡或擊穿。
產品優點和結構特性
KSG 礦用一般型干式變壓器防潮能力強，阻燃性能好，絕緣材料具有自動熄火的特性，遇到火源時不產生有害氣體，不污染環境和維護簡單等優點。
礦用干式變壓器高壓線圈采用導線繞制，繞組在真空下采用環氧樹脂澆注而成。低壓線圈采用箔繞和樹脂預浸漬的絕緣層繞制而成。
鐵心采用同一批次磁滯伸縮量較小的高導磁冷軋晶粒取向硅鋼片。采取環氧膠涂刷包封防腐，避免銹蝕。

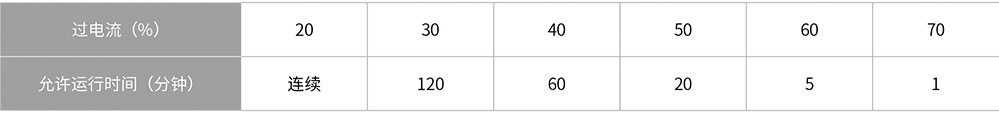

礦用干式變壓器過載能力：在自然冷卻(AN) 狀態下允許過載能力滿足下表要求( 環境溫度為20℃ )。
礦用干式變壓器溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的測溫元件構成，實現對變壓器的溫度控制與顯示變壓器運行過程中繞組A、B、C 相的熱點溫度，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警、跳閘，溫控系統帶報警、跳閘用無源接點。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻環境體系認證風機的投入或切換。也可選裝帶RS485 通訊接口實現遠程管理。
產品箱體具備IP21 及以上防護等級。
