產品用途
GKD礦用一般型低壓開關柜（又稱為礦用一般型低壓開關柜,礦用一般型低壓柜,礦用低壓開關柜,礦用低壓柜）適用于各類礦井無爆炸危險的場所，供交流50赫茲1140伏或660伏或380伏的供電系統的動力配電、電動機啟動和127伏照明之用。也可作為牽引機車整流柜及井下變電所的直流電源柜等用途。本開關柜有檢漏保護單元，特別適合井下使用。
礦用一般型低壓開關柜產品特點
1、外殼防護等級高：水平母線電流不超過630A為IP54，適合礦井使用。
2、絕緣水平高：主回路母排表面采用絕緣熱縮套管封閉。
3、一次方案齊全：具有功率因數補償柜、變頻啟動柜、軟啟動柜、牽引機車整流柜和微機監控高頻開關直流電源柜等多種實用方案。
4、結構特點：開關柜基本結構系戶內全封閉式，采用薄鋼板彎邊和型鋼焊接成型，電纜可以從柜底電纜引入裝置中進出，前后有門，前門上裝有控制，操作、測量和指示的開關，按鈕、表計和信號指示燈，后門供安裝維修之用，柜內主母線置于開關柜上部，用高強度絕緣子固定。電器元件裝于箱內開有長腰孔的角鋼上，用螺栓緊固，可以左右上下任意調節安裝方便靈活。開關柜門與柜體之間采用異形橡膠嵌條來到密封的要求，柜頂做成一定的斜度，具有防塵，防滴作用，柜前操作，柜前柜后檢修，可單獨使用或排列使用。
礦用一般型低壓開關柜使用范圍
1、海拔高度不超過2500米；
2、環境溫度為-5℃～+40℃；
3、周圍空氣相對濕度不大于95%（在25℃時）；
4、在沒有火災、爆炸、嚴重污穢、化學腐蝕和劇烈震動的場所；
5、允許有少量垂直滴水的地方；
6、允許在-30℃時儲運。

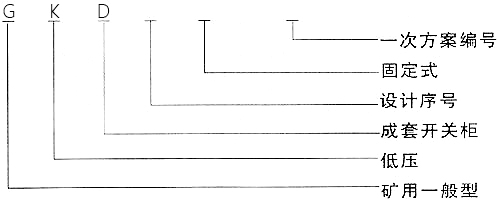

礦用一般型低壓開關柜型號含義
礦用一般型低壓開關柜主要技術參數
額定電壓（V）380，660, 1140額定電流（A）5～630 800～1600 2000～3150額定短路開斷電流（KA）660V102020380V153050額定短時（1S）耐受電流（KA）153050額定峰值耐受電流3063105外殼防護等級IP54IP30IP30開關柜寬度80010001200
礦用一般型低壓開關柜規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其版本（包括的修改單）適用于本文件。
GB 3636.1-2010 爆炸性環境 第1 部分：設備通用要求
GB 3836.3-2010 爆炸性環境 第3 部分：由增安型“e”保護的設備
GB 14048.1-2012 低壓開關設備和控制設備 第1 部分：總則
GB 14048.2-2008 低壓開關設備和控制設備 第2 部分：斷路器
GB/T 4208-2008 外殼防護等級（IP 代碼）
GB/T12173-2008 礦用一般型電器設備
GB/T156-2007 標準電壓
GB/T191-2008 包裝儲運圖示標志
GB/T2423.4-2008 電工電子產品環境試驗 第2 部分：試驗方法試驗Db: 交變濕熱（12h+12h 循環）
GB7251.1-2013 低壓成套開關設備和控制設備 第1 部分：總則
MT871-2011 礦用防爆低壓交流真空饋電開關
AQ1043 -2007 礦用產品安全標志標識
礦用一般型低壓開關柜基本參數
額定電壓：380V、660V、1140V;
額定電流：3200A、2500A、2000A、1600A、1250A、 800A、630A、500A、315A、200A、150A、100A、50A;
短時耐受電流能力：40kA/1s（AC 660V）,50kA/1s( AC 380V)；
額定限短路分斷能力：50kA( AC 660V) ,80kA( AC 380V)；
額定運行短路分斷能力：40kA，65kA;
型式：KY、KA;
防護等級：IP54;
礦用一般型低壓開關柜技術條件
● 一般要求
開關柜應符合本標準的要求，并按國家指定的檢驗單位批準的圖樣及技術文件制造。
除符合本技術條件外還應符合GB/T12173-2008 標準的規定。
● 環境條件
開關柜正常工作的使用環境條件為：
a) 海拔高度：2000m；
b) 環境溫度：-20℃ ~40℃；
c) 相對濕度：95%；
d) 在無破壞絕緣的氣體或蒸汽環境中
f) 在無瓦斯無粉塵爆炸性環境中使用
g) 無劇烈顛簸振動沖擊的場所；

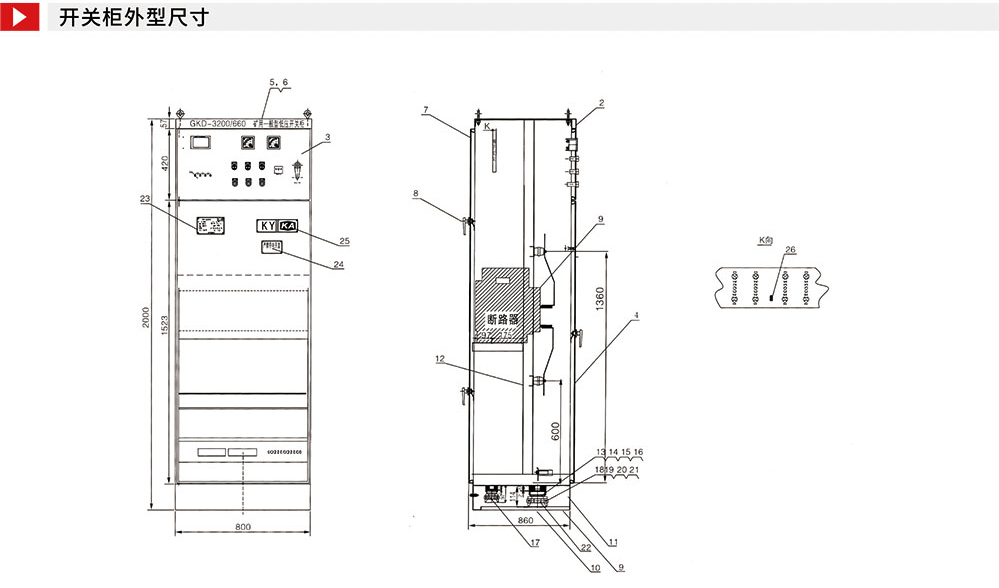

礦用一般型低壓開關柜外殼結構圖
● 材料
開關柜外殼采用2mm 厚冷軋鋼板制成。
● 強度
開關柜外殼材質符合GB3836.1-2010 第26.4.2 的規定，并均應承受1kg/7J 的沖擊強度沖擊試驗。
● 防護等級
開關柜外殼的防護能力應符合GB3836.3-2010 第4.9 條的規定，防護能力應不低于IP43。
● 表面溫度
表面溫度應不高于85℃，操作手柄、手輪應不高于60℃。在結構上能防止人員接觸的情況下，電源箱的表面溫度不高于℃。
● 緊固件
1、開關柜緊固件應符合GB3836.1-2010 中第9 章的規定，且螺栓直徑應不小于M6。
2、一般情況下，應采取防止緊固件因振動而松脫的措施。
● 連接件
與外部電路連接的連接件應有足夠大的尺寸，以便與截面積至少等于電器設備額定電流相應的導線可靠連接
1、連接件應滿足：
a) 可靠地固定，不會自行松動；
b) 具有使導體不會從指定位置滑出的結構；
c) 保證適當?shù)慕佑|壓力，不對連接導線產生影響功能的損傷，這尤其適用于連接件與多股導線直接卡緊的方法。
2．不允許使用的連接件
a) 具有能損壞導體的尖銳棱邊；
b) 在設備制造廠規定的正常擰緊過程中轉動，扭轉或永久性變形；
連接件的結構必須保證在正常運行情況下，不會因溫度發生變化面明顯削弱其接觸壓力。不應通過絕緣材料傳遞接觸壓力。
用來壓緊導線的連接件須有彈性零件。連接導體截面積不超過4mm2 的連接件也應能和更小截面積的導體可靠連接。
